表征新一代接收機和發射機

N4877A 時鐘數據恢復具有 50 Mb/s 到 32 Gb/s 的工作速率。廣泛的數據速率范圍可測試新興標準，例如 100GbE 和 FCx32，同時涵蓋現有的低速標準。16G 選件支持高達 16.5 Gb/s 的速率，適用于 FCx16 和各種計算機標準，例如 USB 3.0、SATA、SAS 和 PCIe，包括 PCIe gen4。

恢復時鐘或清除時鐘

無法接入適當?shù)谋粶y件（DUT）時鐘信號時，N4877A 提供用于 BERT 或采樣示波器的必要時鐘信號。如果時鐘不可用或作為現有時鐘（具有太多固有抖動）的清除 PLL 使用，N4877A 可從數據流中恢復數據，以執行精確的測量。

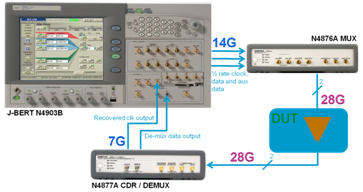

簡化高速器件的接收機測試流程
N4877A 時鐘數據恢復和 1:2 解多路復用器是 N4876A 2:1 多路復用器的對應產品，而且是對數據速率為 12.5 Gb/s 到 28.4 Gb/s 的 Keysight J-BERT 和 ParBERT 接收機測試解決方案的有益補充。

軟件控制的熱插拔解多路復用器輸出、抖動容限測試模式和連接電纜套件專為 J-BERT N4903B 而設計，以簡化接收機測試流程。

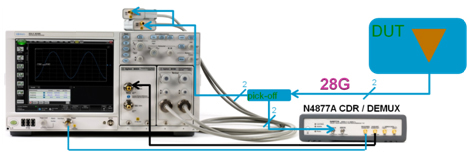

測量無時鐘器件的實際性能

低固有抖動、可調諧的環路帶寬、可選峰值和高靈敏度能夠進行精確的發射機測量。N4877A 的輔助時鐘輸出提供小于 100 fs rms 的超低固有抖動，是配有精密時基的采樣示波器的理想對應產品。

輕松控制所有設置

通過后面板 USB 連接和在 Windows? PC 上運行的獨立用戶界面，您可以控制 N4877A 的所有設置。
