自2019年開始數據中心已大幅從100G向400G技術快速升級中。  與我們生活息息相關并作為整個網絡基礎的數據中心互聯為5G，AR，自動駕駛等低延時大數據傳輸的種種應用，正面臨100G向400G的升級挑戰。  作為400G中的測試難點，瑞普高電子和Keysight合作繼續為國內市場提供400G發射和接收及PAM４信號完整組合的測試方案。

在400G光模塊測試中，更高速的傳輸速率、更復雜的評判標準、更緊迫的上市時間、更苛刻的功耗要求、更低成本的訴求，層層挑戰接踵而至。　上圖為64GBd PAM4信號疊加形成。　400G PAM4重重疊疊的眼圖，想要睜大這三只眼清晰看世界并不容易。

對發送端來說：

1、要有高帶寬滿足超高信號速率，56G波特率/112G比特率以上的信號需要前所未有的高帶寬；

2、要有低噪底呈現真實的被測信號，可以準確測量PAM4信號中更小的眼睛，而不被噪聲所淹沒；

3、53GBd PAM4測試規范要求使用時鐘恢復功能，能夠鎖定閉合的眼圖，任它睡眼朦朧也牢牢鎖住；

4、鎖住還不算，還要憑借靈活的均衡和先進的PAM4時鐘鎖定算法使眼睛睜大；

5、PAM4信號測試雖然需要復雜運算，但還要更高的速度提升，測試效率縮短一半不是夢；

6、新的400G標準需要全新的軟件測試項和自動測試程序。要能自動完成compliance要求的所有項目，讓工程師省心做研發；

7、要有多通道同時滿足多路測試，隨著并行多通道同時測試能進一步縮短測量時間和產品周期。

對接收端來說：

1、要能產生非線性信號，用三只不同大小的眼睛挑戰PAM4信號的接收端終極容忍程度；

2、多階預加重補償傳輸通道對高頻信號產生的損耗；

3、超長PRBS31Q碼型及用戶自定義碼型編輯全部隨心所欲；

4、超復雜抖動注入及抖動容限測試，抖動大全來一份：PJ、BUJ、RJ、SSC、Clk/2；

5、具備EFC（前向糾錯）編解碼功能，PAM4通信鏈路中，需要專門的EFC編碼和解碼功能進行糾錯，才能保證PAM4鏈路的正常通信。

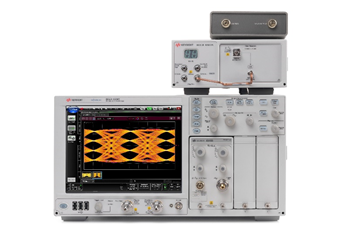

N1092D采樣示波器：

它擁有超強大的功能延伸，可擴展性和測試速度，幾乎可以覆蓋所有測試：光口測試、單模、多模、32GBd、56GBd、NRZ、PAM4、多通道......

N1077A光電時鐘恢復：

擅長輔助攻擊，是DCA-X與DCA-M（Keysight兩大采樣示波器系列）的強有力助攻。最擅長對付64GBd PAM4電/光信號，對閉合、扭曲、混疊、變形的眼圖信號做時鐘恢復。與同類型的N1076B對比，它可以同時實現光信號與電信號的時鐘恢復功能。

自2007年來，瑞普高電子一直致力于“一站式”的技術服務供應商為國內外一流的光器件生產廠家提供銷售，租賃，維修，校準和整套“交鑰匙”測試方案。  我們以團隊的技術能力為基礎，為廣大光通訊的客戶提供及時，可靠和高性價比的測試解決方案。

目前，瑞普高電子已為市場對400G光通訊市場需求準備了大量高端的測試設備。  瑞普高電子也將在9月再次在深圳的光博會（CIOE 2019）上設立展臺（一號主展館1501~1502展位）供客戶現場測試評估。  誠摯邀請各位垂詢指導！
